Revolution Grip
レボグリップ高強度
HRGシリーズ
- 屋内使用
- 高強度
レボグリップの２倍以上の耐力を発揮！
荷重の大きい重量物に最適
特長
FEATURES
・業界初！「鋼球支圧接合」により横滑りを抑制！
・既存H形鋼の溶接、穴あけ不要！新発想あと施工鉄骨接合工法。
・高力のM12ハイテンボルトを使用、荷重の大きい耐力ブレース、鋼製架台の吊元金具として安心してご使用いただけます。
許容強度
| 許容鉛直強度(kN) | 許容水平強度(kN) | 許容水平強度(kN) | |||
| 塗装がない場合 | 塗装がある場合(≦150μm) | ||||
| 長期 | 短期 | 長期 | 短期 | 長期 | 短期 |
| 18.45 | 27.67 | 11.29 | 16.94 | 10.81 | 16.21 |
※HRGシリーズを1セット使用した場合の強度となります
※許容強度は既存Ｈ形鋼（H=200×200×10×16）に新規取り付け材（L=90×90×6）を取り付けた場合の計算値を掲載
※許容鉛直強度はボルト強度、フランジの面外変形強度の計算結果より、最小値のフランジ面外変形強度の結果を掲載
※許容水平強度は鋼球の支圧強度から得られた計算値を掲載
（注）新規取り付け材は鋼材厚６ｍｍ以上の鋼材をご用意ください

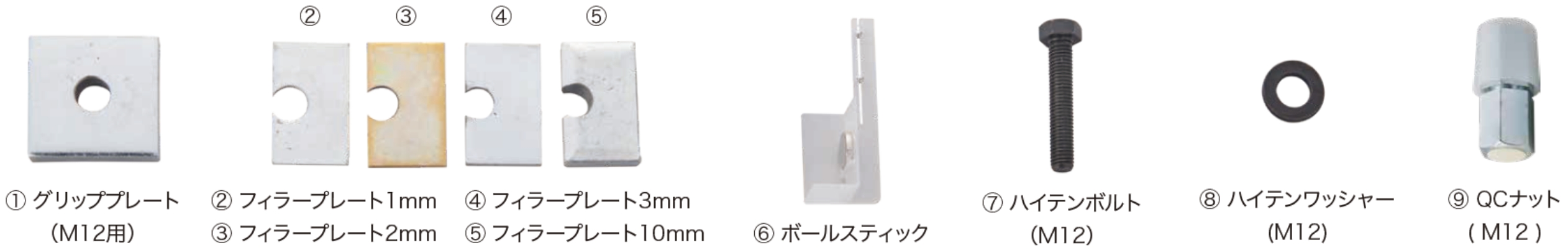

商品構成
COMMODITY COMPOSITION
施工方法
CONSTRUCTION METHOD

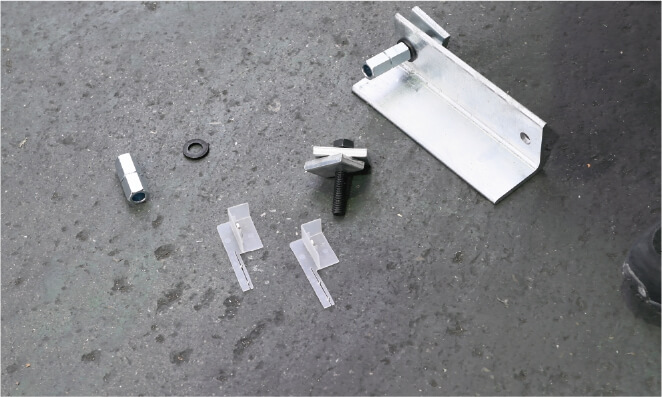

1. 片側セット
※山形鋼取り付け例
山形鋼の片側にレボグリップHをセットする

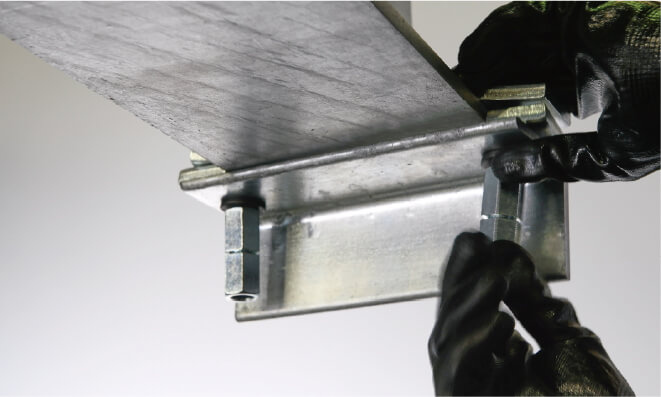

2. レボグリップ仮セット
H形鋼フランジに仮セットする
※片側から引っ掛ける

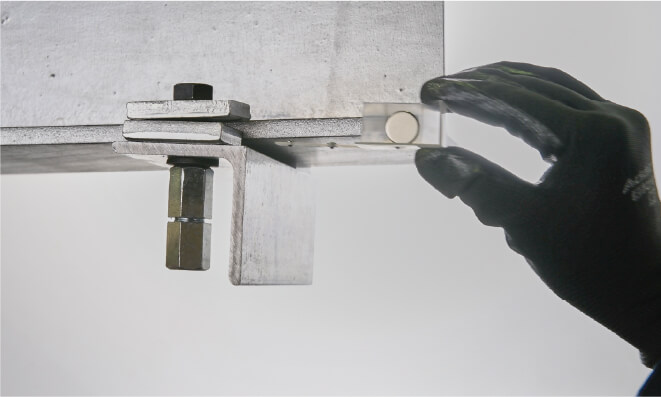

3. 鋼球セット
ボールスティックをH形鋼フランジとの間にセットする
（マグネットがH形鋼フランジの側面に密着）

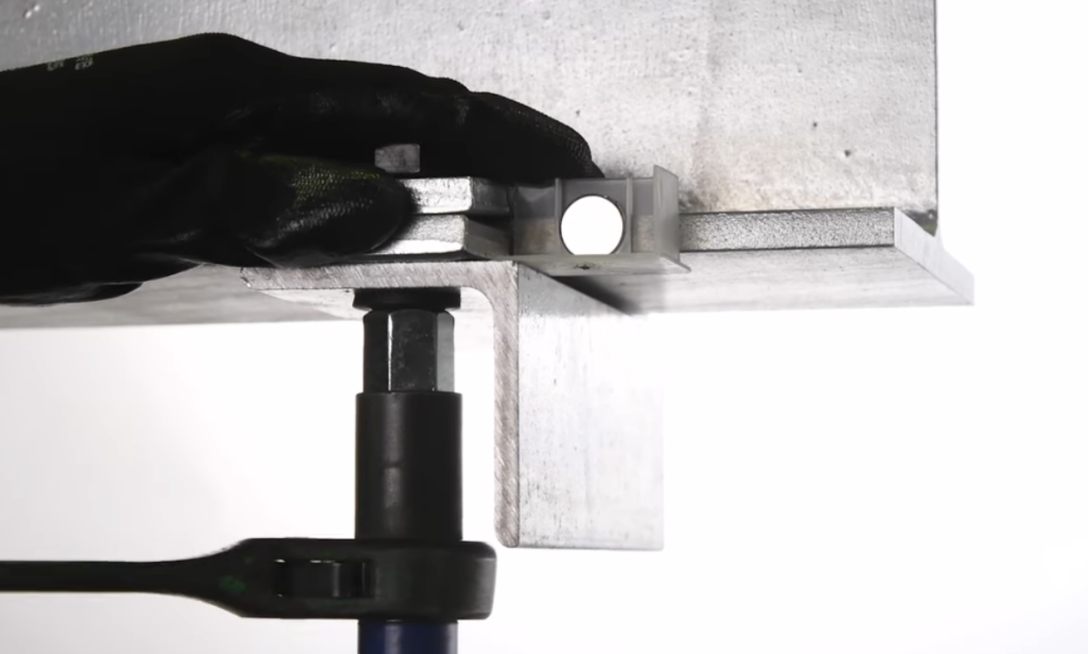

4. QCナット一次締め
QCナットの一次締め
※鋼球がH形鋼フランジに軽く沈む程度に両側を均等に締め、ボールスティックを引き抜く
（鋼球が残っていないことを確認してください）

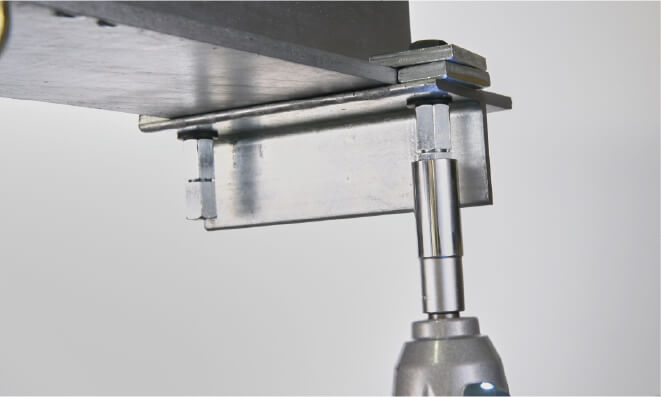

5. QCナット二次締め
二次締め（本締め）を行う。インパクトレンチでQCプラグがねじ切れるまで締め付ける
（締め付けトルク300N・ｍ以上必要）
※手締めは危険を伴うため禁止

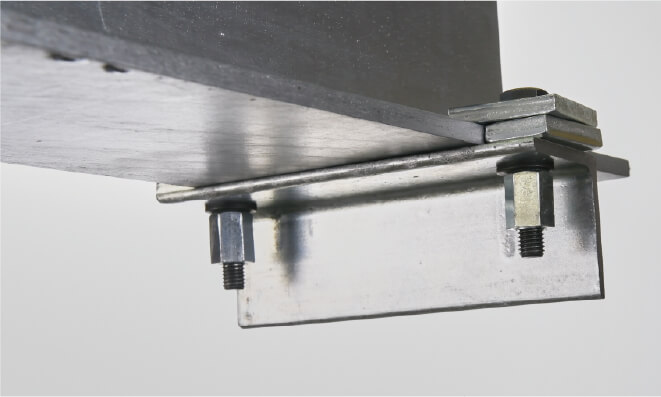

6. 施工完了
HRG施工方法紹介動画ボールスティック仕様
